SZR型熱礦振動篩
概述
SZR型熱(re)礦振(zhen)動篩采用(yong)ZBD95004-90標準，篩面(mian)采用(yong)CrMnN鑄鋼棒條，工作(zuo)(zuo)溫度不能超(chao)過850℃，其(qi)它結構(gou)件工作(zuo)(zuo)溫度不能超(chao)過450℃，否則(ze)必須在(zai)工藝流程中改善散熱(re)條件。購買時基礎螺栓是由(you)用(yong)戶(hu)自(zi)備。
特點
1、 SZR型熱礦振動篩篩機僅有單層篩面。
2、篩面結構均采用CrMnN鑄鋼棒條。
3、篩孔尺寸根據燒結工藝流程要求確定。
4、電動機可安裝在左側或右側，無要求時按安裝圖供貨。
5、電(dian)動機(ji)額(e)(e)定電(dian)壓為380V，可用(yong)防爆或不同額(e)(e)定電(dian)壓的(de)電(dian)動機(ji)，若(ruo)選用(yong)請在訂貨時(shi)注明。

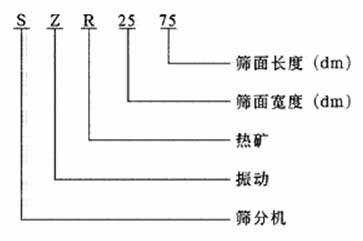

SZR型熱礦振動篩型號:

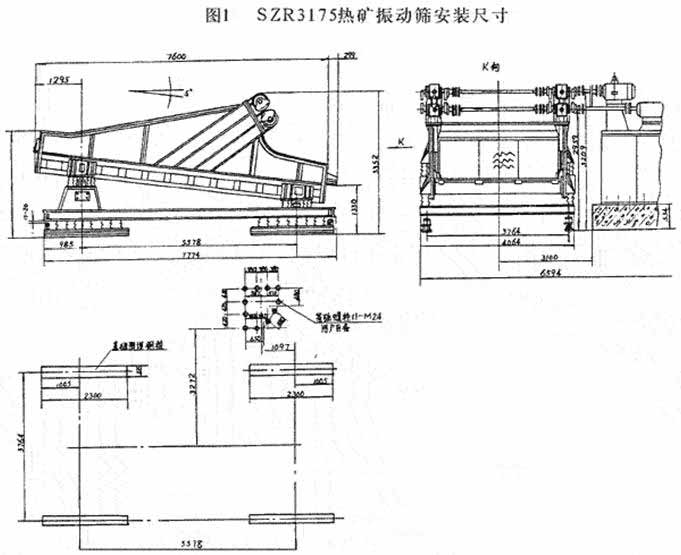

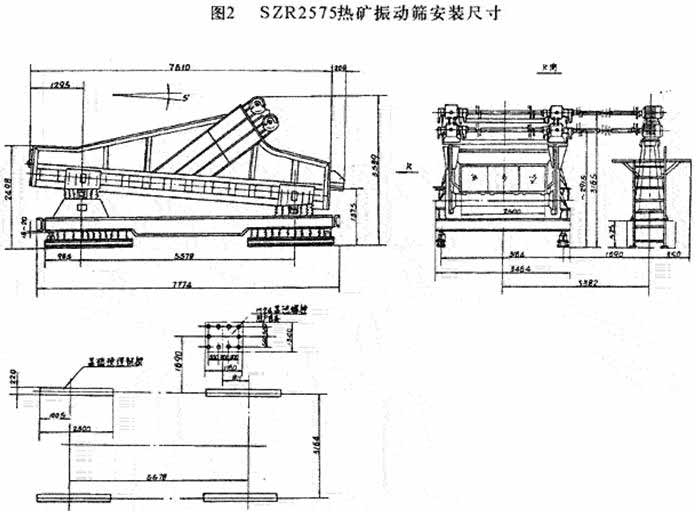

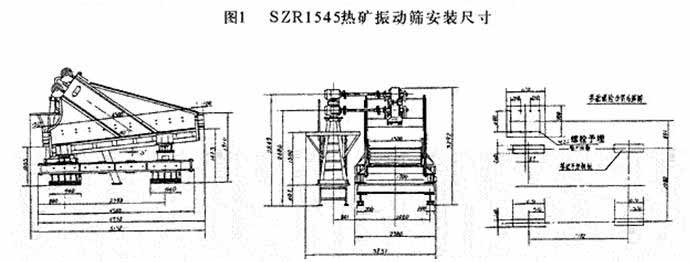

SZR型熱礦振動篩結構圖:
參數
SZR型熱礦振(zhen)動篩主(zhu)要技術參數及性(xing)能如下表：
|
型號
|
篩面
|
給料粒度（mm）
|
處理量（t/h)
|
振次（mm）
|
雙振幅（mm）
|
振動方向角（°）
|
|||
|
面積（m）
|
傾角（°）
|
篩孔尺寸（mm）
|
結構
|
||||||
|
SZR1545
|
5.5
|
5
|
7*33
|
CrM2x（編織）
|
<80
|
250
|
735
|
7-9
|
40
|
|
SZR2575
|
15
|
5
|
6*40
|
|
<80
|
450
|
735
|
9
|
40
|
|
SZR3175
|
18.7
|
5
|
7*33
|
|
<80
|
600
|
740
|
9
|
40
|
|
型號
|
電動機
|
|
外形尺寸長*寬*高（mm）
|
總重（kg）
|
每支點動負荷
|
外形尺寸長*寬*高（mm）
|
總重（kg）
|
|||
|
型號
|
功率（KW）
|
工作時
|
啟停機時
|
|||||||
|
給料端
|
排料端
|
給料端
|
排料端
|
|||||||
|
SZR1545
|
Y160L-8
|
2*7.5
|
5159*3831*3292
|
10512
|
±567
|
±567
|
±2835
|
±2835
|
4806*2380*2320
|
5650
|
|
SZR2575
|
Y225M-8
|
2*22
|
7879*5964*3589
|
27041
|
±934
|
±934
|
±4670
|
±4670
|
7850*3464*2380
|
15770
|
|
SZR3175
|
Y225M-8
|
2*22
|
7899*6594*3352
|
28400
|
±960
|
±960
|
±4800
|
±4800
|
7630*4060*2380
|
15900
|
用途
SZR型熱(re)礦振動篩(shai)共有三個規格，適用于(yu)冶金工業(ye)部門燒(shao)(shao)結工藝流程中．在烷結機和(he)冷卻機之間對(dui)經過破碎(sui)了的粒度不大于(yu)150mm，溫度不超過700℃的熱(re)燒(shao)(shao)結礦進行分組和(he)布(bu)料，亦可用于(yu)煉鐵高爐槽下對(dui)熱(re)燒(shao)(shao)結礦進行檢查(cha)篩(shai)分。
相關產品
-

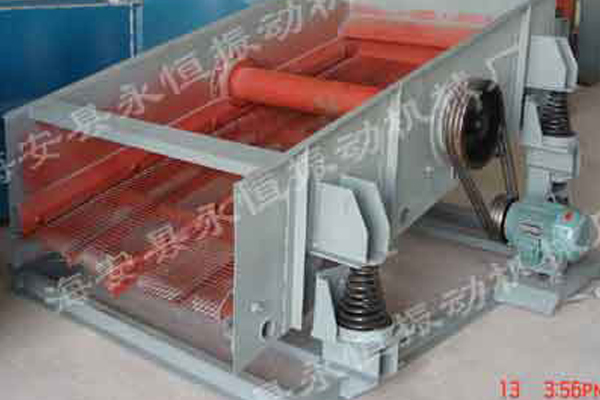

SZZ系列自定義中心振動篩
SZZ系列(lie)自定義中心(xin)振動篩(shai)運動軌(gui)跡為圓，篩(shai)機機構(gou)簡單，堅固(gu)可靠(kao)，維修方便，效率高，標準是(shi)采(cai)用的QJ/AKJ02.08-89。
立即了解?SZZ系列自定義中心振動篩
-
DD/ZD礦用單軸振動篩
礦用(yong)單軸振動(dong)篩(shai)是一種(zhong)作圓運動(dong)的振動(dong)篩(shai)。可(ke)(ke)供黑色、有色以及非金屬礦山的輔助或獨立篩(shai)分(fen)作業中作中等粒度的分(fen)級(ji)之用(yong)。本篩(shai)子具(ju)有結構簡單，動(dong)轉平穩(wen)，工作可(ke)(ke)靠等優點。
立即了解?DD/ZD礦用單軸振動篩
-

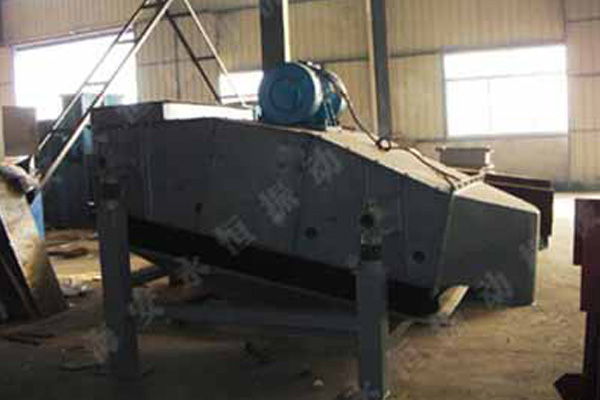

YZDS系列振動篩
YZDS系列振(zhen)動篩(shai)為單鈾圓運(yun)動慣(guan)性振(zhen)動篩(shai)，是利用慣(guan)性電機(ji)工作時，偏心塊產(chan)生的(de)慣(guan)性力迫使(shi)篩(shai)箱產(chan)生振(zhen)動，使(shi)加(jia)到(dao)篩(shai)機(ji)篩(shai)面上的(de)物料(liao)(liao)產(chan)生拋擲運(yun)動，從而使(shi)一定粒度的(de)物料(liao)(liao)顆粒透過(guo)篩(shai)孔，實現(xian)篩(shai)分操作。
立即了解?YZDS系列振動篩
-
香蕉篩
香蕉(jiao)篩(shai)主(zhu)要由(you)篩(shai)箱(xiang)(xiang)、篩(shai)網、激(ji)振(zhen)器、減(jian)振(zhen)彈簧和下(xia)座架等(deng)組(zu)成。香蕉(jiao)篩(shai)是由(you)電動機和激(ji)振(zhen)器作為振(zhen)動源，激(ji)振(zhen)器主(zhu)要是由(you)偏心軸、皮(pi)帶輪(lun)、軸承(cheng)及軸承(cheng)座等(deng)組(zu)成，激(ji)振(zhen)器安裝在篩(shai)箱(xiang)(xiang)側板上(shang)，并由(you)電動機通過(guo)三角皮(pi)帶或軟連接與(yu)其相連，
立即了解?香蕉篩
-
ZSG高效重型振動篩
ZSG系列高效(xiao)重(zhong)型振(zhen)(zhen)動(dong)篩(shai)(shai)由(you)激(ji)(ji)振(zhen)(zhen)裝置、篩(shai)(shai)箱(xiang)、防塵罩、落(luo)科斗(dou)、減振(zhen)(zhen)裝置、底座(zuo)等部分(fen)組成。工作(zuo)時(shi)，由(you)激(ji)(ji)振(zhen)(zhen)器(qi)產生的激(ji)(ji)振(zhen)(zhen)力通過(guo)篩(shai)(shai)箱(xiang)傳(chuan)遞給篩(shai)(shai)箱(xiang)內的篩(shai)(shai)面上(shang)，因激(ji)(ji)振(zhen)(zhen)器(qi)產生的激(ji)(ji)振(zhen)(zhen)力為(wei)縱(zong)向力，迫使(shi)篩(shai)(shai)箱(xiang)帶動(dong)篩(shai)(shai)網面作(zuo)縱(zong)向前(qian)后位(wei)移
立即了解?ZSG高效重型振動篩
-
DZSF梳蓖式振動篩
梳蓖式(shi)電機振動篩(shai)是我廠根(gen)據礦山、鋼鐵企業等設計制做(zuo)的一種(zhong)新式(shi)振動篩(shai)。
立即了解?DZSF梳蓖式振動篩
-

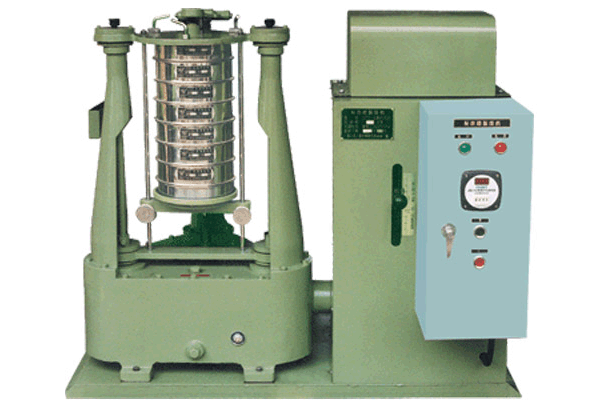

SPS型水平篩
