ZKX直線振動篩
概述
ZKX直(zhi)(zhi)線振動(dong)(dong)篩(shai)(shai)(shai)是一種(zhong)新型高效(xiao)的(de)(de)通用篩(shai)(shai)(shai)分設備(bei)，其篩(shai)(shai)(shai)箱運動(dong)(dong)軌跡近似為(wei)直(zhi)(zhi)線。ZKX直(zhi)(zhi)線振動(dong)(dong)篩(shai)(shai)(shai)集中(zhong)體現(xian)了雙(shuang)軸直(zhi)(zhi)線振動(dong)(dong)篩(shai)(shai)(shai)的(de)(de)絕大部(bu)分優點(dian)，具有當今(jin)廣泛的(de)(de)適(shi)用范圍和(he)應用前景(jing)。ZKX直(zhi)(zhi)線振動(dong)(dong)篩(shai)(shai)(shai)配用不(bu)同類型及規格的(de)(de)篩(shai)(shai)(shai)板，可用于各行業、不(bu)同工藝系統中(zhong)物料(liao)的(de)(de)脫(tuo)水、脫(tuo)泥、脫(tuo)介及干、濕式分級作業。
特點
ZKX直線振動篩(直線振動篩)主要特點:
由于結構上的充分優化，該系列篩機與其它各種直線振動篩相比，具有以下顯著特點:
1.采用兩組塊偏心激振器作為振動源,不僅使激振器偏心質量單重激振力增大、一定程度上降低了無效參振重量，而且激振力可隨機調控，便于大型化和模塊化設計。
2.激振器與篩箱通過高強螺栓連接,克服了鉚焊不可拆連接的諸多固有弊端，不僅使篩機的整體強度和剛度提高，而且有利于振動體—篩箱的動態平衡和運行穩定。
3.激振器采用十字軸萬向節傳動軸或輪胎聯軸器等柔性聯接，實現雙軸自同步運轉，篩機運行平穩可靠。
4.篩機篩分效率更高、處理量更大、使用周期和整機使用壽命更長。
5.設備維修保養簡單方便，整機運行綜合效益明顯提高。
ZKX型系(xi)列塊偏心直線振(zhen)動篩(shai)配用(yong)不(bu)同(tong)(tong)類(lei)型及規格(ge)的(de)篩(shai)板(ban)，可用(yong)于各行業、不(bu)同(tong)(tong)工藝(yi)系(xi)統中物料的(de)脫水、脫泥、脫介及干、濕(shi)式分級作業。
參數
ZKX型圓振動(dong)篩技術性能及參數
型號 | 篩面 | 給料 粒度 mm | 處理量 t／h | 振次 1/mm | 雙振 幅 mm | 振動方向角 ° | 電動機 | 外形尺寸 mm (長×寬×高) | 總重 kg | 每支點工作動負荷 | 最大拆分件 | |||||||||
層數 | 面積 m2 | 傾角 ° | 篩孔 尺寸 mm | 結構 | 型號 | 功率 kW | 工作時 | 啟停機時 | 外形尺寸 mm (長×寬×高) | 總重 (kg) | ||||||||||
給料端 | 排料端 | 給料端 | 排料端 | |||||||||||||||||
ZKX936 | 1 | 3 | 0 | 0.5-13 | 條 | ≤100 | 20-35 | 890 | 9.5 | 45 | Y132M-4 | 7.5 | 3936×1628×2049 | 4998 | ±549 | ±823 | ±2745 | ±4116 | 3936×1638×1066 | 2974 |
2ZKX936 | 2 | 3 | 0 | 3-50 0.5-13 | 上編 下條 | ≤300 | 20-35 | 890 | 9.5 | 45 | Y132M-4 | 7.5 | 3936×1628×2597 | 5486 | ±784 | ±1078 | ±3920 | ±5390 | 3936×1638×1512 | 3301 |
ZKX1236 | 1 | 4 | 0 | 0.5-13 | 條 | ≤100 | 30-50 | 890 | 9.5 | 45 | Y132M-4 | 7.5 | 3936×1933×1930 | 4843 | ±1137 | ±1823 | ±5684 | ±9114 | 3926×1944×1253 | 3238 |
2ZKX1236 | 2 | 4 | 0 | 3-50 0.5-13 | 上編 下條 | ≤300 | 30-80 | 890 | 9.5 | 45 | Y132M-4 | 7.5 | 5143×1933×2510 | 5825 | ±833 | ±1147 | ±4165 | ±5733 | 3936×1944×1567 | 4191 |
ZKX1248 | 1 | 5.8 | 0 | 0.5-13 | 條 | ≤100 | 33-53 | 890 | 9.5 | 45 | Y132M-4 | 7.5 | 5143×1933×2057 | 5580 | ±686 | ±2127 | ±3430 | ±10633 | 5153×1934×1035 | 3842 |
2ZKX1248 | 2 | 5.8 | 0 | 3-50 0.5-13 | 上編 下條 | ≤300 | 33-53 | 890 | 9.5 | 45 | Y160M-4 | 11 | 5143×1933×2600 | 7286 | ±911 | ±1372 | ±4557 | ±6860 | 5153×1934×1595 | 5208 |
ZKX1536 | 1 | 5.4 | 0 | 0.5-13 | 條 | ≤100 | 35-55 | 890 | 9.5 | 45 | Y132M-4 | 7.5 | 3936×2238×1917 | 5307 | ±451 | ±627 | ±2254 | ±3136 | 3926×2248×1053 | 3450 |
2ZKX1536 | 2 | 5.4 | 0 | 3-50 0.5-13 | 上編 下條 | ≤300 | 35-55 | 890 | 9.5 | 45 | Y160M-4 | 11 | 3936×2238×2609 | 7215 | ±833 | ±1176 | ±4165 | ±5880 | 3936×2248×1567 | 5293 |
2ZKX1542 | 2 | 6 | 0 | 3-50 0.5-13 | 上編 下條 | ≤300 | 40-55 | 890 | 9.5 | 45 | Y160M-4 | 11 | 4546×2238×2617 | 7070 | ±843 | ±1186 | ±4214 | ±5929 | 4523×2238×1577 | 5338 |
ZKX1548 | 1 | 7 | 0 | 0.5-13 | 條 | ≤100 | 42-70 | 890 | 9.5 | 45 | Y160M-4 | 11 | 5156×2238×2089 | 6611 | ±588 | ±813 | ±2940 | ±4067 | 5153×2238×1055 | 4524 |
2ZKX1548 | 2 | 7 | 0 | 3-50 0.5-13 | 上編 下條 | ≤300 | 42-70 | 890 | 9.5 | 45 | Y160M-4 | 11 | 5156×2238×2611 | 8026 | ±1127 | ±1480 | ±5635 | ±7399 | 5153×2238×1590 | 5804 |
ZKX1836 | 1 | 6.5 | 0 | 0.5-13 | 條 | ≤100 | 45-85 | 890 | 9.5 | 45 | Y132M-4 | 7.5 | 3936×2543×1942 | 5715 | ±451 | ±637 | ±2254 | ±3185 | 3926×2555×1053 | 3927 |
2ZKX1836 | 2 | 6.5 | 0 | 3-50 0.5-13 | 上編 下條 | ≤300 | 45-85 | 890 | 9.5 | 45 | Y160M-4 | 11 | 3936×2543×2634 | 7463 | ±1225 | ±1744 | ±6125 | ±8722 | 3936×2553×1610 | 5563 |
2ZKX1842 | 2 | 7.6 | 0 | 3-50 0.5-13 | 上編 下條 | ≤300 | 50-90 | 890 | 9.35 | 45 | Y160M-4 | 11 | 4546×2543×2634 | 8816 | ±1137 | ±1568 | ±5682 | ±7840 | 4543×2555×1510 | 5954 |
ZKX1848 | 1 | 8.5 | 0 | 0.5-13 | 條 | ≤100 | 60-100 | 890 | 9.5 | 45 | Y160M-4 | 11 | 5156×2543×2137 | 6919 | ±647 | ±921 | ±3234 | ±4606 | 5157×2553×1189 | 4683 |
2ZKX1848 | 2 | 8.5 | 0 | 3-50 0.5-13 | 上編 下條 | ≤300 | 60-100 | 890 | 9.5 | 45 | Y160M-4 | 15 | 5156×2543×2688 | 10074 | ±1666 | ±2499 | ±8330 | ±12495 | 5157×2553×1610 | 7198 |
ZKX2148 | 1 | 10 | 0 | 0.5-13 | 條 | ≤100 | 70-110 | 890 | 9.5 | 45 | Y160M-4 | 11 | 5168×2848×2174 | 8738 | ±686 | ±960 | ±3430 | ±4802 | 5083×2858×1206 | 6254 |
2ZKX2148 | 2 | 10 | 0 | 3-50 0.5-13 | 上編 下條 | ≤300 | 70-110 | 890 | 9.5 | 45 | Y180L-4 | 22 | 5168×2848×3033 | 14085 | ±1264 | ±1666 | ±6321 | ±8300 | 5162×2858×2013 | 10516 |
ZKX2160 | 1 | 13 | 0 | 0.5-13 | 條 | ≤100 | 90-150 | 890 | 9.5 | 45 | Y180L-4 | 22 | 6388×2848×2478 | 10439 | ±1686 | ±2440 | ±8428 | ±12201 | 6378×2862×1512 | 8948 |
2ZKX2160 | 2 | 13 | 0 | 3-50 0.5-13 | 上編 下條 | ≤300 | 90-150 | 890 | 9.5 | 45 | Y200L-4 | 30 | 6388×2848×3222 | 13788 | ±1235 | ±1754 | ±6174 | ±8771 | 6388×2862×1512 | 11408 |
ZKX2448 | 1 | 12 | 0 | 0.5-13 | 條 | ≤100 | 80-125 | 890 | 9.5 | 45 | Y160L-4 | 15 | 5193×3153×2335 | 9228 | ±1421 | ±1882 | ±7015 | ±9408 | 5083×3163×1176 | 5965 |
2ZKX2448 | 2 | 12 | 0 | 3-50 0.5-13 | 上編 下條 | ≤300 | 80-120 | 890 | 9.5 | 45 | Y180L-4 | 22 | 5168×3153×3033 | 13755 | ±2813 | ±4087 | ±14063 | ±20433 | 5162×2814×2023 | 11305 |
ZKX2460 | 1 | 14 | 0 | 0.5-13 | 條 | ≤100 | 95-170 | 890 | 9.5 | 45 | Y180L-4 | 22 | 6388×3153×2386 | 13330 | ±931 | ±1303 | ±4655 | ±6517 | 6313×3163×1372 | 9046 |
2ZKX2460 | 2 | 14 | 0 | 3-50 0.5-13 | 上編 下條 | ≤300 | 95-170 | 890 | 9.5 | 45 | Y200L-4 | 30 | 6388×3153×3033 | 15246 | ±1294 | ±1666 | ±6370 | ±8330 | 6366×3163×2013 | 12118 |
用途
ZKX直(zhi)線振動(dong)篩配用不同類(lei)型及(ji)規格的篩板，可用于各行業、不同工(gong)藝系統中物(wu)料的脫(tuo)水、脫(tuo)泥、脫(tuo)介及(ji)干、濕式(shi)分級作業。
相關產品
-
ZKD系列直線等厚振動篩
ZKD系列直線等(deng)厚振(zhen)動篩(shai)是(shi)(shi)一種篩(shai)分機械，適合對(dui)中(zhong)、細物(wu)料進行分級和(he)脫水、脫泥(ni)、脫介。其廣泛適用于(yu)冶(ye)金、礦山、交通、電力、建材、化工、特別是(shi)(shi)煤炭等(deng)部門。
立即了解?ZKD系列直線等厚振動篩
-
ZXD系列直線等厚振動篩
ZXD系列直線(xian)等厚振動篩廣泛適用于(yu)冶金、礦山、交通、電力、建材(cai)、化工、特別是(shi)煤炭等部門，對各種中、細物料進行(xing)分級(ji)和脫水(shui)、脫泥、脫介(jie)。
立即了解?ZXD系列直線等厚振動篩
-
DZSF直線振動篩
DZSF系列直線振(zhen)(zhen)動(dong)(dong)篩是由篩箱、篩框、振(zhen)(zhen)動(dong)(dong)電機(ji)、減(jian)振(zhen)(zhen)系統及座架(jia)等組成。直線振(zhen)(zhen)動(dong)(dong)篩是用振(zhen)(zhen)動(dong)(dong)電機(ji)作(zuo)為振(zhen)(zhen)動(dong)(dong)源，固定在(zai)篩箱上兩臺相同(tong)(tong)的(de)振(zhen)(zhen)動(dong)(dong)電機(ji)做(zuo)相反方(fang)向(xiang)自(zi)同(tong)(tong)步旋(xuan)(xuan)轉，振(zhen)(zhen)動(dong)(dong)電機(ji)所(suo)帶的(de)偏心(xin)塊在(zai)旋(xuan)(xuan)轉時各個瞬(shun)間位置所(suo)產生的(de)離心(xin)力之分力沿(yan)拋擲方(fang)向(xiang)作(zuo)往復運動(dong)(dong)
立即了解?DZSF直線振動篩
-
ZS直線振動篩
ZS系列直(zhi)線(xian)振(zhen)動篩(shai)應(ying)用(yong)自(zi)同(tong)步振(zhen)動原理(li)，采用(yong)振(zhen)動電機作(zuo)(zuo)(zuo)為振(zhen)源(yuan)，橡膠彈簧作(zuo)(zuo)(zuo)為誠(cheng)據器及高耐磨材質作(zuo)(zuo)(zuo)篩(shai)板，偏心壓緊密(mi)封等先進技術具有壽命(ming)長、噪音低、篩(shai)分效率高等特點，用(yong)于對各種物(wu)料不(bu)同(tong)程度的分級作(zuo)(zuo)(zuo)業(ye)以及流水(shui)線(xian)作(zuo)(zuo)(zuo)業(ye)中，實現自(zi)動化(hua)。
立即了解?ZS直線振動篩
-

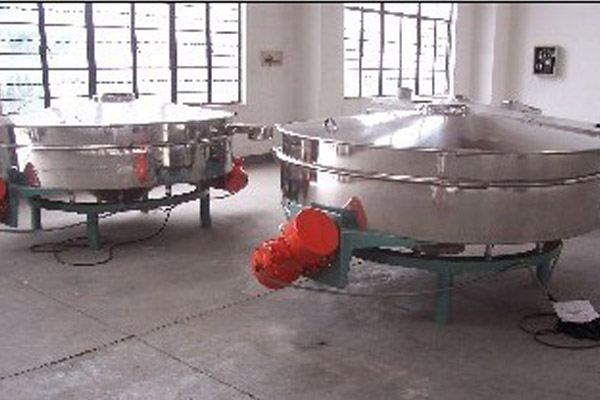

WZPS直排式振動篩
WZPS直(zhi)排(pai)(pai)篩是我公司工程師為部分行業(ye)特殊設計的(de)一種(zhong)(zhong)多用途新型篩分機，改變了原由的(de)雙電機結構形式(shi)，采用單(dan)一臥式(shi)振動(dong)電機，物料的(de)運行軌跡(ji)有(you)多種(zhong)(zhong)調節形式(shi)，設備適應性顯著增加；物料直(zhi)接排(pai)(pai)放，有(you)大的(de)處理量。
立即了解?WZPS直排式振動篩
-
ZSLX系列冷礦振動篩
ZSLX系列冷(leng)礦振(zhen)動篩(shai)的運動軌跡近似(si)直線(xian)，振(zhen)動篩(shai)主要用于冶金部門對溫度在150℃以下松(song)散的顆粒狀冷(leng)燒(shao)結礦進(jin)行分(fen)級。
立即了解?ZSLX系列冷礦振動篩
-

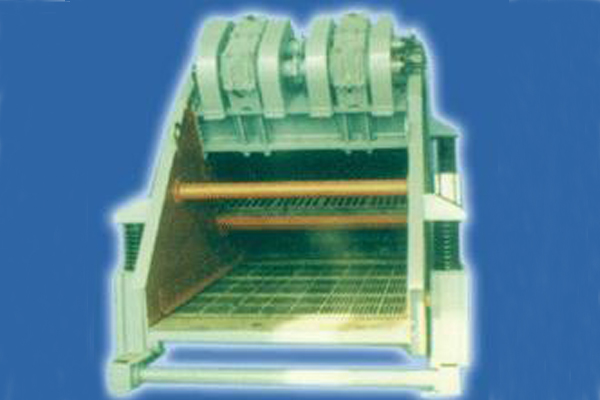

DZX系列大型直線振動篩
DZX系列大型直(zhi)線(xian)振動篩廣泛適用(yong)于冶(ye)金、礦山、交通、電力、建(jian)材(cai)、化工、特別是(shi)煤炭等部門，對各種中、細物(wu)料(liao)進(jin)行(xing)分(fen)級和脫水(shui)、脫泥、脫介(jie)。
立即了解?DZX系列大型直線振動篩
-

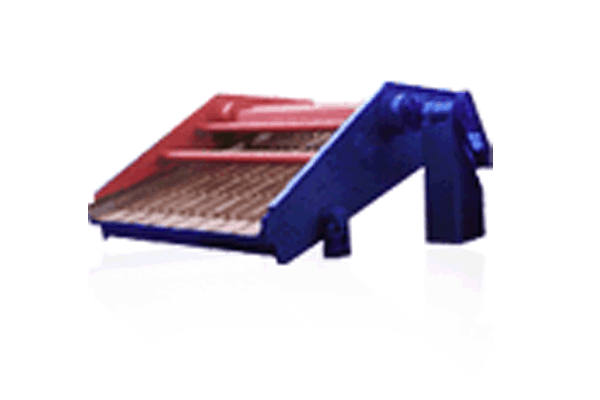

ZKR系列直線振動篩
