GZ系列電磁振動給料機
概述
特點
GZ系列電磁振動給(gei)(gei)料(liao)機(ji)在(zai)生(sheng)產流程中(zhong)，用于把塊(kuai)狀、顆粒狀、粉狀物料(liao)從貯料(liao)倉或漏(lou)斗中(zhong)定量、均勻、連續地(di)給(gei)(gei)到受料(liao)裝置中(zhong)去(qu)。
.jpg)
.jpg)
.jpg)
1.電氣控制采用半波整流電路，可無級調節給料量，可用于自動控制的生產流程中，實現生產過程自動化。
2.無轉動零部件，不需潤滑，結構簡單，維修方便。
3.物料是微拋運動，料槽磨損小。
4.采用(yong)合金鋼板制成的料槽，可(ke)適用(yong)輸送高(gao)溫磨損(sun)嚴重及有腐蝕性的物料等。
料倉下料溜咀敞口型配置圖
料倉下料溜咀封閉型配置圖

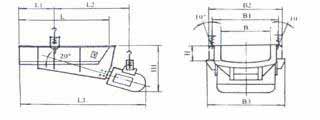

主機基本型、平槽型、平槽型外形尺寸圖

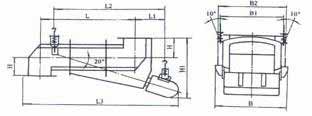

主機封閉型外形尺寸圖

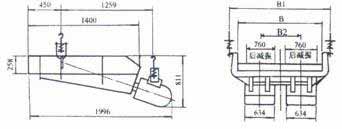

主機寬槽型外形尺寸圖
參數
主要技術參數
| 類 | 型號 | 生產率t/h | 給料 | 雙振幅 | 振動 | 額定 | 額定電流A | 有功 | 重量kg | ||
| 型 | 粒度 | mm | 頻率 | 電壓 | 功率 | ||||||
| 水平 | -10° | ≤mm | r/min | V | 工作 | 表示 | KW | ||||
| 電流 | 電流 | ||||||||||
| 基 | GZ1 | 5 | 7 | 50 | 1.75 | 3000 | AC220 | 1.34 | 1 | 0.06 | 77 |
| 本 | GZ2 | 10 | 14 | 50 | 3 | 2.3 | 0.15 | 151 | |||
| 型 | GZ3 | 25 | 35 | 75 | 4.6 | 3.8 | 0.2 | 233 | |||
| GZ4 | 50 | 70 | 100 | 8.4 | 7 | 0.45 | 460 | ||||
| GZ5 | 100 | 140 | 150 | 12.7 | 10.6 | 0.65 | 668 | ||||
| GZ6 | 150 | 210 | 200 | 1.5 | AC380 | 16.4 | 13.3 | 1.5 | 1271 | ||
| GZ7 | 250 | 350 | 300 | 24.6 | 20 | 2.5 | 1920 | ||||
| GZ8 | 400 | 560 | 300 | 39.4 | 32 | 4 | 3040 | ||||
| GZ9 | 600 | 840 | 500 | 47.6 | 38.6 | 5.5 | 3750 | ||||
| GZ10 | 750 | 1050 | 500 | 39.4×2 | 32×2 | 4.0×2 | 6491 | ||||
| GZ11 | 1000 | 1400 | 500 | 47.6×2 | 38.6×2 | 5.5×2 | 7680 | ||||
| 上 | GZ3S | 25 | 35 | 75 | 1.75 | AC220 | 4.6 | 3.8 | 0.2 | 242 | |
| 振 | GZ4S | 50 | 70 | 100 | 8.4 | 7 | 0.45 | 457 | |||
| 型 | GZ5S | 100 | 140 | 150 | 12.7 | 10.6 | 0.65 | 666 | |||
| GZ6S | 150 | 210 | 200 | 1.5 | AC380 | 16.4 | 13.3 | 1.5 | 1246 | ||
| GZ7S | 250 | 350 | 250 | 24.6 | 20 | 2.5 | 1963 | ||||
| GZ8S | 400 | 560 | 300 | 39.4 | 32 | 4 | 3306 | ||||
| 封 | GZ1F | 4 | 5.6 | 40 | 1.75 | AC220 | 1.34 | 1 | 0.06 | 78 | |
| 閉 | GZ2F | 8 | 11.2 | 40 | 3 | 2.3 | 0.15 | 154 | |||
| 型 | GZ3F | 20 | 28 | 60 | 4.6 | 3.8 | 0.2 | 247 | |||
| GZ4F | 40 | 50 | 60 | 8.4 | 7 | 0.45 | 464 | ||||
| GZ5F | 80 | 112 | 80 | 12.7 | 10.6 | 0.65 | 668 | ||||
| GZ6F | 120 | 168 | 80 | 1.5 | AC380 | 16.4 | 13.3 | 1.5 | 1278 | ||
| 輕 | GZ5Q | 100 | 140 | 200 | 1.75 | AC220 | 12.7 | 10.6 | 0.65 | 653 | |
| 槽 | GZ6Q | 150 | 200 | 250 | 1.5 | AC380 | 16.4 | 13.3 | 1.5 | 1326 | |
| 型 | GZ7Q | 250 | 350 | 300 | 24.6 | 20 | 2.5 | 1992 | |||
| GZ8Q | 400 | 560 | 350 | 39.4 | 32 | 4 | 3046 | ||||
| 平 | GZ5P | 50 | 140 | 100 | 1.75 | AC220 | 12.7 | 10.6 | 0.65 | 633 | |
| 槽 | GZ6P | 75 | 210 | 300 | 1.5 | AC380 | 16.4 | 13.3 | 1.5 | 1238 | |
| 型 | GZ7P | 125 | 350 | 350 | 24.6 | 20 | 2.5 | 1858 | |||
| 寬 | GZ5K1 | 200 | 100 | 1.5 | AC220 | 12.7×2 | 10.6×2 | 0.65×2 | 1212 | ||
| 槽 | GZ5K2 | 240 | 100 | 1343 | |||||||
| 型 | GZ5K3 | 270 | 100 | 1376 | |||||||
| GZ5K4 | 300 | 100 | 1408 | ||||||||
注：若物料濕度大于8%，粒度小于30目，產量會明顯下降；粘性物料難以輸送。
主機選型
|
分(fen)類 |
型號規格 |
使用范圍 |
|
|
基本型 （下振型） |
GZ1-11 |
適應無特殊要求的物料輸送 |
|
|
上振型 |
GZ3S-8S |
用于配置空間不夠，振動器設在基本型180°相對位置上。 |
|
|
封閉型 |
GZ |
用于易碎顆粒狀物料，防止粉塵飛揚 |
|
|
輕槽型 |
GZ5Q-8Q |
輸送輕物料 |
|
|
平槽型 |
GZ5P-7P |
|
|
|
寬槽型 |
GZ5K1-K4 |
適用于選煤，亦可用于向篩分設備給料。 |
料倉下料溜咀的配置參數
型號 A B C D E F GZ1 20 ＜50 ＜20 150 70 20 GZ2 20 ＜65 ＜20 150 100 30 GZ3 20 ＜90 ＜30 250 120 40 GZ4 30 ＜110 ＜40 250 160 40 GZ5 30 ＜150 ＜40 350 200 50
主(zhu)機基本型、輕槽(cao)型、平(ping)槽(cao)型外形尺寸參(can)數(shu)
| 形式 | 型號 | L | L1 | L2 | L3 | H | H1 | B | B1 | B2 | B3 |
| 基本型 | GZ1 | 600 | 209 | 550 | 910 | 100 | 360 | 200 | 280 | 340 | 376 |
| GZ2 | 800 | 310 | 660 | 1175 | 120 | 450 | 300 | 388 | 458 | 508 | |
| GZ3 | 900 | 311 | 790 | 1325 | 150 | 520 | 400 | 496 | 542 | 578 | |
| GZ4 | 1100 | 413 | 965 | 1615 | 200 | 645 | 500 | 620 | 686 | 762 | |
| GZ5 | 1200 | 463 | 1050 | 1815 | 250 | 765 | 700 | 850 | 761 | 840 | |
| GZ6 | 1600 | 400 | 1470 | 2400 | 250 | 1030 | 900 | 720 | 1032 | 1092 | |
| GZ7 | 1800 | 650 | 1465 | 2800 | 250 | 1130 | 1100 | 840 | 1257 | 1332 | |
| GZ8 | 2200 | 750 | 1800 | 3300 | 300 | 1343 | 1300 | 1000 | 1471 | 1556 | |
| GZ9 | 2400 | 800 | 2000 | 3515 | 300 | 1440 | 1500 | 1010 | 1676 | 1776 | |
| 輕槽型 | GZ5Q | 1600 | 488 | 1414 | 2189 | 250 | 644 | 900 | 1042 | 761 | 1104 |
| GZ6Q | 1800 | 650 | 1406 | 2610 | 250 | 1066 | 1100 | 1257 | 720 | 1192 | |
| GZ7Q | 2200 | 750 | 1738 | 3150 | 300 | 1240 | 1300 | 1467 | 840 | 1635 | |
| GZ8Q | 2400 | 800 | 1906 | 3464 | 300 | 1360 | 1500 | 1672 | 1000 | 1866 | |
| 平槽型 | GZ5P | 1200 | 388 | 1140 | 1815 | 250 | 647 | 900 | 1040 | 761 | 1202 |
| GZ6P | 1400 | 450 | 1233 | 2366 | 250 | 1030 | 1100 | 1232 | 720 | 1292 | |
| GZ7P | 1600 | 500 | 1440 | 2574 | 250 | 1089 | 1300 | 1457 | 840 | 1532 |
主機上振型外形尺寸參數
| 型式 | 型號 | L | L1 | L2 | L3 | L4 | H1 | H2 | H3 | B | B1 | B2 |
|
上 振 型 |
GZ3S | 1730 | 1030 | 360 | 1000 | 100 | 690 | 340 | 89 | 400 | 490 | 518 |
| GZ3S | 2020 | 1220 | 410 | 1100 | 120 | 865 | 400 | 110 | 500 | 620 | 586 | |
| GZ3S | 2260 | 1330 | 465 | 1200 | 120 | 960 | 420 | 129 | 700 | 845 | 761 | |
| GZ3S | 2900 | 1640 | 650 | 1600 | 150 | 1345 | 790 | 145 | 900 | 1020 | 720 | |
| GZ3S | 3230 | 1800 | 750 | 1800 | 150 | 1570 | 910 | 161 | 1100 | 1233 | 840 | |
| GZ3S | 4080 | 2330 | 850 | 2200 | 180 | 1980 | 1040 | 203 | 1300 | 1426 | 930 |
主機封閉(bi)型外形尺寸參數
| 型式 | 型號 | L | L1 | L2 | L3 | H1 | H | B1 | B2 | B |
| 封 | GZ1F | 600 | 246 | 716 | 1064 | 410 | 108 | 250 | 340 | 357 |
| GZ2F | 800 | 288 | 903 | 1402 | 520 | 135 | 358 | 458 | 517 | |
| 閉 | GZ3F | 1000 | 300 | 1082 | 1695 | 620 | 170 | 464 | 527 | 585 |
| GZ4F | 1100 | 451 | 1306 | 1940 | 750 | 208 | 574 | 686 | 762 | |
| 型 | GZ5F | 1200 | 528 | 1483 | 2190 | 893 | 255 | 784 | 761 | 868 |
| GZ6F | 1600 | 584 | 1684 | 2835 | 1200 | 265 | 949 | 720 | 1120 |
封(feng)閉性進(jin)出料口參數
|
型號(hao) |
A1 |
A2 |
A3 |
B1 |
B2 |
B3 |
n-ΦD |
|
GZ |
174 |
2×77 |
120 |
254 |
3×78 |
200 |
10-Φ7 |
|
GZ |
224 |
2×99 |
160 |
346 |
3×112 |
300 |
10-Φ11 |
|
GZ |
286 |
2×126 |
200 |
486 |
3×152 |
400 |
10-Φ11 |
|
GZ |
318 |
2×139 |
220 |
598 |
5×112 |
500 |
10-Φ13 |
|
GZ |
348 |
2×154 |
240 |
808 |
6×128 |
700 |
10-Φ13 |
|
GZ |
388 |
2×174 |
280 |
1008 |
6×178 |
900 |
16-Φ13 |
主機寬槽型外形(xing)尺寸參數
|
型式 |
型號 |
B |
B1 |
B2 |
B3 |
|
寬 槽 型 |
GZ5K1 |
1600 |
1750 |
900 |
1872 |
|
GZ5K2 |
1900 |
2050 |
1000 |
2175 |
|
|
GZ5K3 |
2200 |
2350 |
1200 |
2475 |
|
|
GZ5K4 |
2500 |
2650 |
1400 |
2772 |
配套控制箱
給料(liao)機(ji)型號 普(pu)通控制箱(xiang)型號 給料機型號 普通控(kong)制箱(xiang)型(xing)號(hao) GZ1 XKZ GZ6,GZ7 XKZ GZ2,GZ3 XKZ GZ8,GZ9 XKZ GZ4,GZ5 XKZ GZ10,GZ11 GZ5K(1-4) XKZ
用途
電磁振動給料機廣泛(fan)使用在冶金、煤炭(tan)、電子、機械、化工、建(jian)材、輕工、糧(liang)食(shi)等行業中(zhong)
