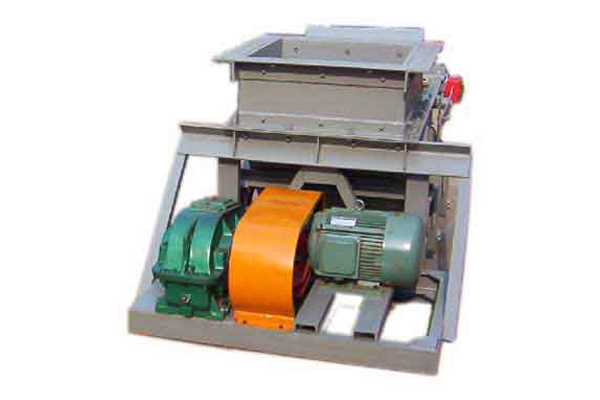

K型往復式給煤機
概述
K型給(gei)煤機(ji)(ji)由機(ji)(ji)架、底(di)板(給(gei)煤槽)、傳動(dong)平臺、漏斗、閘門、托輥等(deng)組(zu)成，當電機(ji)(ji)啟動(dong)后，經彈性聯軸器、減速機(ji)(ji)、曲柄(bing)連桿(gan)機(ji)(ji)構拖動(dong)傾斜5度的(de)底(di)板在輥上(shang)作直(zhi)線往復運動(dong)，煤均(jun)勻地(di)卸到其他(ta)設備上(shang)。
K型給煤機根據需要設有帶(dai)漏(lou)斗、不帶(dai)漏(lou)斗兩(liang)種形(xing)式
特點
(1) 產品結構簡單，重量輕，不需要潤滑，維修方便。
(2) 采用半波整流控制線路，可在額定產量內無級調節給料量，可用于自動控制的生產流程中，實現生產自動化。
(3) 由于采用近共振原理，故能耗低。物料在槽內呈微拋運動，料槽磨損小。
(4) 可根據用戶要(yao)求，提供自(zi)動穩幅控(kong)制(zhi)系統。配套微機控(kong)制(zhi)箱可實現(xian)智能(neng)化給料(liao)，穩定(ding)性高。

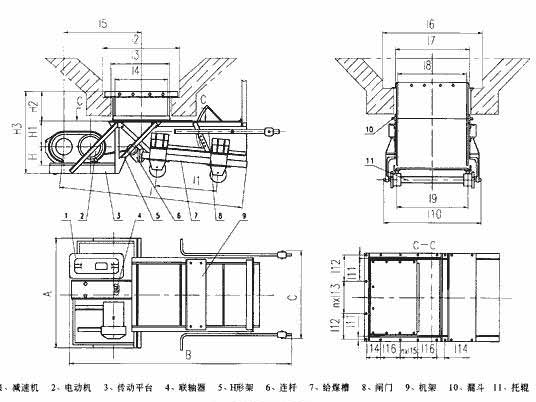

K型給煤機外形尺寸圖:
參數
| 型號規格 | K-0 | K-1 | K-2 | K-3 | K-4 | ||||||||
| 給料能力t/h | 底板行程mm | 曲柄位置 | 無煙煤 | 煙煤 | 無煙煤 | 煙煤 | 無煙煤 | 煙煤 | 無煙煤 | 煙煤 | 無煙煤 | 煙煤 | |
| 200 | 4 | 100 | 90 | 150 | 135 | 225 | 200 | 330 | 300 | 590 | 530 | ||
| 150 | 3 | 75 | 67 | 112 | 100 | 170 | 150 | 247 | 220 | 440 | 395 | ||
| 100 | 2 | 50 | 45 | 75 | 68 | 133 | 100 | 165 | 150 | 295 | 268 | ||
| 50 | 1 | 25 | 22 | 39 | 34 | 55 | 50 | 86 | 75 | 148 | 132 | ||
| 曲柄轉速r/min | 57 | 57 | 57 | 62 | 62 | ||||||||
| 電動機 | 型 號 | YB160M1-8 | YB160M1-8 | YB160M1-8 | YB160M1-6 | YB200M1-6 | |||||||
| Y160M1-8 | Y160M1-8 | Y160M1-8 | Y160M1-6 | Y200M1-6 | |||||||||
| 功率kW | 4 | 4 | 4 | 7.5 | 18.5 | ||||||||
| 轉速r/min | 720 | 720 | 720 | 970 | 970 | ||||||||
| 減速機 | 型 號 | ZQ-350 | ZQ-350 | ZQ-350 | ZQ-400 | ZQ-500 | |||||||
| 速 比 | 12.64 | 12.64 | 12.64 | 15.75 | 15.75 | ||||||||
| 允許最大粒度mm | 含量10％以下 | 250 | 350 | 400 | 500 | 700 | |||||||
| 含量10％以上 | 200 | 300 | 350 | 450 | 550 | ||||||||
| 設備重量kg | 帶料斗 | 1127 | 1251 | 1481 | 1927 | 2737 | |||||||
| 不帶料斗 | 1026 | 1144 | 1342 | 1735 | 2505 | ||||||||
注(zhu)：表中所(suo)列(lie)給料能力為(wei)調節(jie)閘門(men)調到最大位置（相當不帶調節(jie)閘門(men)時的能力）
K型往復式給(gei)料機(ji)主要外(wai)形尺寸：
| 尺寸型號 | A | B | C | H | H1 | H2 | H3 | L | L1 | L2 | L3 | L4 | L5 |
| K—0 | 1360 | 3100 | 846 | 210 | 416 | 325 | 1050 | 2450 | 840 | 1000 | 800 | 750 | 1040 |
| K—1 | 1360 | 3100 | 1112 | 210 | 416 | 325 | 1051 | 2450 | 840 | 1000 | 800 | 750 | 1040 |
| K—2 | 1360 | 3540 | 1112 | 208 | 664 | 325 | 1297 | 2850 | 1150 | 1250 | 1050 | 1000 | 940 |
| K—3 | 1352 | 3950 | 1360 | 250 | 640 | 345 | 1341 | 3270 | 1400 | 1500 | 1300 | 1250 | 1157 |
| K—4 | 1622 | 4740 | 1632 | 330 | 762 | 345 | 1543 | 3850 | 1700 | 1750 | 1550 | 1500 | 1435 |
| 尺寸型號 | L6 | L7 | L8 | L9 | L10 | L11 | L12 | N—L13 | 114 | N—L15 | L16 | N—MD |
| K—0 | 750 | 550 | 500 | 500 | 830 | 35 | 191 | 1×200 | 131 | 1×190 | 190 | 14×M20 |
| K—1 | 1000 | 800 | 750 | 750 | 1080 | 35 | 275 | 1×282 | 131 | 1×190 | 190 | 14×M20 |
| K—2 | 100 | 800 | 750 | 750 | 1080 | 35 | 208 | 2×208 | 91 | 2×225 | 225 | 17×M20 |
| K—3 | 1250 | 1050 | 1000 | 1000 | 1330 | 35 | 273 | 2×273 | 91 | 2×290 | 290 | 17×M20 |
| K—4 | 1500 | 1300 | 1250 | 1250 | 1580 | 35 | 266 | 2×270 | 96 | 3×320 | 220 | 20×M20 |
用途
K型給煤機由機架、底板（給煤槽）、傳動平臺、料斗、閘門、托輥等組成，當電機開動后經彈性聯軸器、減速機、曲柄連桿機構拖動傾斜5°的底板在輥上作直線往復運動，煤均勻地卸到其它設備上。
本機可根據需要設有帶漏斗、不帶漏斗兩種形式。
給煤機設有(you)兩種結構形式(shi)：1.帶調節閘門，2.不帶調節閘門，其給料能力由調節閘門來達到。
安裝說明
給煤機體（或漏斗）是固定在料倉口下，在安裝前需要找平，將機架與料倉口用螺
栓緊固(gu)(gu)。然后再將傳(chuan)動(dong)平(ping)臺(tai)找(zhao)正(zheng)，H形(xing)架(jia)與機架(jia)、傳(chuan)動(dong)平(ping)臺(tai)焊(han)牢。減(jian)速機、電機找(zhao)正(zheng)，調節(jie)好后，螺(luo)栓緊固(gu)(gu)。
定貨須知
1. 簽定合同時請寫明型號規格、配何種電機、是否帶漏斗和調節閘門。
2. 隨機技術文件：產品合格證、裝箱清單、產品使用說明書。
